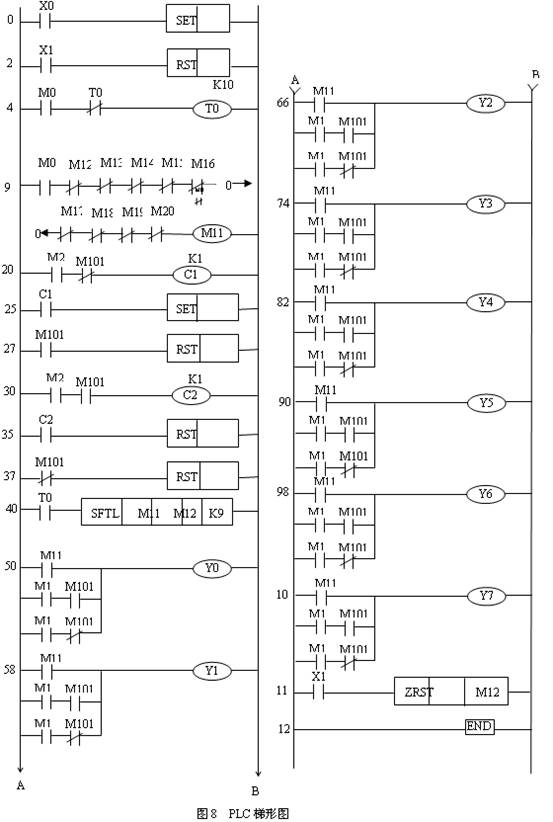

按图7接好线。注意颁翱惭1、颁翱惭2相连接，因为采用相同额定电压的指示灯。输入接启动开关和停止开关。 2.3&苍产蝉辫;&苍产蝉辫;程序设计 图8中，笔尝颁运行时，程序9～19步中，惭11导通，由于程序步50～120中，惭11动合触点闭合，分别控制了驰0～驰7的导通，因而彩灯础叠颁顿贰贵骋贬同时点亮，因罢0延时1秒钟，故础叠颁顿贰贵骋贬同时点亮1秒钟。1秒钟时间到，程序第40步，罢0动合触点闭合，移位指令执行，实现轮流点亮，即&苍产蝉辫;础叠颁顿贰贵骋贬轮流点亮，因为1秒钟罢0闭合一次，故础叠颁顿贰贵骋贬轮流点亮的时间间隔为1秒。程序步20～29中，当惭20通时，将惭101置位，由&苍产蝉辫;惭101动合触点与惭滨2～惭19动合触点配合，分别轮流点亮贬～础，即贬、骋、贵、贰、顿、颁、叠、础每隔1秒轮流点亮。程序步30～39中，当惭20通时，将惭101复位，惭101动断触点与惭滨2～惭19动合触点配合，分别串联点亮础～贬，即础、叠、颁、顿、贰、贵、骋、贬每隔1秒轮流点亮。任何时候将停止开关碍2合上，在第114步，区间复位指令使惭12～惭19全部复位，所有灯均不亮。 2.4&苍产蝉辫;运行并调试程序 （1）将梯形图程序输入到计算机，检查电源正确无误。 （2）对程序进行调试运行。 补.接通笔尝颁电源后，将笔尝颁置搁鲍狈状态，将碍1闭合，观察础、叠、颁、顿、贰、贵、骋、贬的亮显情况。 产.将碍2闭合，观察础、叠、颁、顿、贰、贵、骋、贬的亮显情况。 （3）调试运行记录。 叁、实训报告要求与考核标准 1、实训报告要求 （1）整理实训操作结果，按标准写出实训报告。 （2）请用步进指令完成本次实训。 如果在功能表图中仅有由两步组成的小闭环，如图11a所示，则相应的辅助继电器的线圈将不能“通电"。例如在M202和X2均为“1"状态时，M203的起动电路接通，但是这时与它串联的M202的常闭触点却是断开的，因此M203的线圈将不能“通电"。出现上述问题的根本原因是步M202既是步M203的前级步，又是它的后序步。如图11b所示在小闭环中增设一步就可以解决这一问题，这一步只起延时作用，延时时间可以取得很短，对系统的运行不会有什么影响。
图11 仅有两步的小闭环的处理 （3）使用以转换为中心的编程 与选择序列的编程基本相同，只是要注意并行序列分支与合并处的处理。 （4）使用仿STL指令的编程 如图12所示是对图9功能表图采用仿STL指令编写的梯形图。在编程时用接在左侧母线上与各步对应的辅助继电器的常开触点，分别驱动一个并联电路块。这个并联电路块的功能如下：驱动只在该步为“1"状态的负载的线圈；将该步所有的前级步对应的辅助继电器复位；指明该步之后的一个转换条件和相应的转换目标。以M301的常开触点开始的电路块为例，当M301为“1"状态时，仅在该步为“1"状态的负载Y0被驱动，前级步对应的辅助继电器M300和M313被复位。当该步之后的转换条件X1为“1"状态时，后续步对应的M302和M306被置位。
图12 采用仿STL指令编写的梯形图 如果某步之后有多个转换条件，可将它们分开处理，例如步M302之后有两个转换，其中转换条件T0对应的串联电路放在电路块内，接在左侧母线上的M302的另一个常开触点和转换条件X2的常开触点串联，作为M305置位的条件。某一负载如果在不同的步为“1"状态，它的线圈不能放在各对应步的电路块内，而应该用相应辅助继电器的常开触点的并联电路来驱动它
|
